对圣杯布局和双飞翼布局的理解

2020-04-03

圣杯布局和双飞翼布局都是为了实现一个两侧宽度固定，中间宽度自适应的三栏布局。

圣杯布局来源于文章In Search of the Holy Grail，而双飞翼布局来源于淘宝UED。虽然两者的实现方法略有差异，不过都遵循了以下要点：

两侧宽度固定，中间宽度自适应

中间部分在DOM结构上优先，以便先行渲染

允许三列中的任意一列成为最高列

接下来了解一下这两种经典的布局

一、圣杯布局

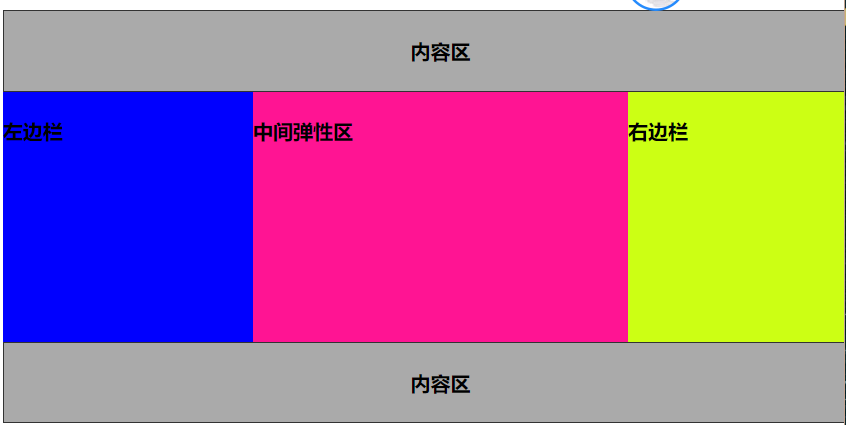

下图是圣杯布局的简单模型，左width（200px）右width（200px），中间自适应，三部分保持高度一致。

DOM结构部分

圣杯布局对3个盒子的顺序有一定要求。

middle部分首先要放在container的最前部分，最先渲染，然后是 left 和 right。

<div class="container">
    <div class="middle">
            <h4>middle</h4>
            <p></p>
    </div>
    <div class="left">
            <h4>left</h4>
            <p></p>
    </div>
    <div class="right">
            <h4>right</h4>
            <p></p>
    </div>
</div>

左中右三部分都float布局，中间部分宽度设置为100%，然后利用负边距布局。

负边距布局

让左边的盒子回到最左边：

设置左盒子左边距为-(middle的width)，也就是{margin-left:-100%;}。左侧盒子浮动到container内容的最左侧，
但是由于container具有paddding的200px未能浮动到整个container的最左边，再通过绝对定位，使得左侧盒子归位啦。
让右边的盒子回到最右边：

设置右盒子左边距为-(自己的width)，也就是{margin-left：-200px;}。这样右盒子将会浮到container内容的最右侧，因为padding依然不是最右边，和上面的左盒子解决方法相似，我们让右侧盒子也归位。

利用父元素的内边距，将三个元素往中间挤。

利用相对定位是的左右部分占据内边距，不会把中间部分的文字覆盖。

三部分分别都加上min-height，使得高度保持一致。

body{
    min-width:700px ;//页面缩小造成结构坍塌
}

.container {
    overflow: hidden;//清除浮动，让父元素可以抱着子元素
    padding: 0 200px;//数值等于左右盒子的width
}

.middle,.left,
.right {
    min-height: 200px;//三部分等高度分布
    float :left;
    position: relative;
}

.middle {
    width: 100%;
    background: deeppink;
}

.left {
    width: 200px;
    <!-- 这个元素被挤到中间元素的下面，通过这一属性紧挨container的content部分的最左边，此时与中间部分重合 -->
    margin-left: -100%;
    background: blue;
    <!-- 通过相对定位，使left布局到整个页面的最左侧  -->
    left: -200px;
}

.right {
    width: 200px ;
    <!-- left走了之后，right紧贴着container的content部分的最右边 此时与中间部分重合-->
    margin-left: -200px;
    background: rgb(204, 255, 20);
    <!-- 通过相对定位，使right布局到整个页面的最右侧  -->
    right: -200px;
}

二、双飞翼布局

下面是双飞翼布局的简单模型，三部分main为主要部分，sub和extra相当于鸟的翅膀。三部分都被容器所包裹，main下面还有一个mian-inner容器。

DOM结构部分

3部分的顺序依次是main 、sub 、 extra，详情见下：

<header><h4>内容区</h4></header>
<div class="main">
        <div class="main-inner">
           <h4>main</h4>
        Lorem ipsum dolor sit amet
        </div>
</div>
<div class="sub">
        <h4>sub</h4>
        Lorem ipsum, dolor sit amet
</div>
<div class="extra">
        <h4>extra </h4>
        Lorem ipsum, dolor sit
</div>
<footer><h4>内容区</h4></footer>

大致思想和圣杯布局一样，main盒子占据100%的宽度，但是主要内容写在main-inner中，通过设置main-inner的margin将左右两侧空出 sub 和 extra 的宽度。
sub 和 extra通过设置负边距，就自动浮动到最左边和最右边。

.main,.sub,
.extra {
    float :left;
    min-height: 200px;
}

.main  {
    width: 100%;
    background: deeppink;
}

.sub {
    width: 200px;
    margin-left: -100%;//左边
    background: blue;
}

.extra {
    width: 200px ;
    margin-left: -200px;//右边
    background: rgb(204, 255, 20);
}

.main .main-inner {
    margin:0 200px;//只是这里的和圣杯布局一开始整个container的padding异曲同工。
    min-height: 200px;
    background: darkgoldenrod;
    word-break: break-all;
}

个人的心得

从以上两种布局中发现，利用负边距可以把挤到下面的盒子在重新布局到主要容器中，布局的位置主要看负边距的宽度，当然前提这些盒子已经脱离文档流。这两种布局的想法就是希望在网页中最重要的部分被最先渲染，这让我对网页设计有了新的认识。
